3110 Cirkulátor portu PM 1310
OPTICKÝ OPTICKÝ OPTICKÝ OPTICKÝ OPTICKÝ OPTICKÝ OPTICO OPTICO OPTICKÝ OPTICKÝ OPTICKÝ OPTICKÝ KOMONT, KTORÝ Umožňuje jednosmerný prenos svetelných signálov medzi tromi portami pri zachovaní stavu polarizácie signálu. Jeho primárnou funkciou je prenášať svetlo zo vstupného portu (zvyčajne portu 1) do portu 2, potom z portu 2 do portu 3, pričom bráni spätnému toku svetla na predchádzajúci port.
Tieto obehové obežníky sú k dispozícii s centrálnymi vlnovými dĺžkami 1064 nm, 1310 nm (O pásom) alebo 1550 nm (pásm C). Rýchla os je blokovaná, takže sú navrhnuté na svetlo spustené na pomalej osi. OPTICO môže priamo vyrábať a poskytnúť OEM PM cirkulátory s rôznymi veľkosťami obalov, viacerým možnostiam vlnovej dĺžky a šírky pásma a celým radom úrovní výkonu, vybavených rôznymi typmi konektorov.
Optické obehlátky s tromi portmi PM sa široko používajú pri snímaní optických vlákien, laserových systémoch a komunikačných systémoch na polarizáciu, najmä v aplikáciách, ktoré si vyžadujú konzistentný polarizačný stav a odrazy s nízkym obsahom chrbta, ako sú vláknité lasery, snímacie systémy s optickými vláknami a koherentné komunikačné systémy.
Špecifikácia produktu
| Fyzické vlastnosti | Parameter |
| Pracovná vlnová dĺžka | 1064/1310/1550 |
| Smerovanie |
Port 1->Port 2->Port3 |
| Pracovná šírka pásma | λ±20 |
| Izolácia | Väčší alebo rovný 40 dB |
| Min Izolácia@23 stupňov, plná vlnová dĺžka | 25 dB |
| TyStrata picínskeho vkladania@23 stupňov | Menej ako alebo rovná 0. 7db |
| Strata vloženia | Menej ako alebo rovná 0. 9db |
| Výnosová strata | Väčšie alebo rovné 50 dB |
| Pdl |
Menej ako alebo rovná 0. 2 |
| Priemerný výkon | 300 MW |
| Pomer vyhynutia |
>22 dB |
Vlastnosti produktu
Port 1 → Port 2: Svetlý signál prechádza z portu 1 do portu 2.
Port 2 → Port 3: Svetlý signál potom prechádza z portu 2 na port 3.
Port 3 → Port 1 (zvyčajne nevyužitý): Všeobecne sa zabráni tejto ceste, aby sa zabránilo zbytočným odrazom chrbta.
- Multiplexovanie doplnku
- Senzory optických vlákien
- Obojsmerné čerpacie systémy prenosu obojsmerného prenosu signálu
- Spojenie zariadení na kompenzačné disperzie
- Nízka strata vloženia: zvyčajne ponúka nízku stratu vloženia a zabezpečuje vysokú účinnosť prenosu.
- Vysoká izolácia: Efektívne izoluje odrazené svetlo medzi portami, čím sa zníži strata návratnosti a rušenie.
- Smerálnosť: Umožňuje svetlo cestovať iba v určenom smere, zaisťuje jednosmerný tok signálu a zabrániť tomu, aby sa odrazilo svetlo interferencie.
- Kompaktné obaly: Navrhnuté v kompaktnom, inline balíku.
- Pokročilý výrobný proces: optická cesta bez epoxidu.
- Špičková priemyselná kvalita: Dostupné vo vysoko výkonných možnostiach pre aplikácie 1064 nm a 1550 nm.
Žiadosti
Cirkulátory sa môžu použiť aj na vysielanie optického signálu v dvoch smeroch po jednom vlákne. Cirkulátor je umiestnený na oboch koncoch vlákna. Každý cirkulátor funguje tak, aby pridal signál v jednom smere, pričom odstráni signál v druhom. Pozri príklad napravo.

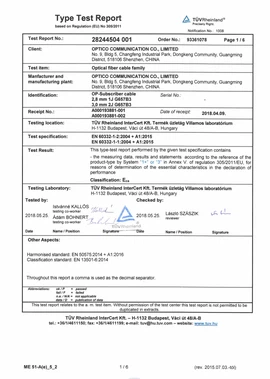

Certifikáty
Doručenie (7-15 dni)
OPTICO ponúka celý rad spoľahlivých možností dodávky vrátane leteckého nákladu, námornej nákladnej dopravy, nákladnej dopravy a expresnej dopravy prostredníctvom dôveryhodných poskytovateľov ako FedEx, DHL a UPS. Či už potrebujete rýchlosť, nákladovú efektívnosť alebo flexibilitu, Optico vás kryje. Dôverujte Optico, aby ste dostali svoje výrobky tam, kam potrebujú, bezpečne a včas.
Kontaktujte nás
Populárne Tagy: 3110 Cirkulátor, Čína, výrobcovia, dodávatelia, továreň, veľkoobchod, prispôsobené
Mechanický parameter
| Typu vlákien | FCUPC/FCAPC/ako zvyk |
| Balík | Oceľová trubica: φ5,5xl50 mm; ABS Box: 90x20x10mm |
| Režim vlákna | Vlákno PM Panda |
| Prevádzková teplota | -5 ~ +70 |
| Úložisko | -40~+85 |
| Dĺžka vlákna | Ako sa požaduje na mieru |
