Konektory telekomunikačných sietí z optických vlákien

Konektor z optických vlákien spojuje dve optické vlákna natrvalo alebo oddeliteľne, má ochrannú časť i v spojovacej časti. Vláknový konektor je koncovým zariadením vlákna.

Rozhranie optického vlákna je fyzické rozhranie používané na pripojenie optického kábla. Zvyčajne existuje niekoľko typov: SC, ST, FC atď. FC je skratka pre konektor Ferrule Connector. Jeho vonkajšou metódou zosilnenia je kovová objímka a jej spôsob upevnenia je skrutka. Rozhranie ST sa zvyčajne používa pre 10base-F a rozhranie SC sa zvyčajne používa pre 100base-FX.

optické konektory 3.jpg

Špecifikácie telekomunikačných sietí s optickými vláknami:

Strata vkladania	<= 0,20="" db="" (apc),=""><= 0,30="" db="">	<= 0,30="" db="">
Návratnosť	> = 60 dB (APC),> = 50 dB (PC)
trvanlivosť	Typická zmena <= 0,20="" db,="" 1="" 000="">
Prevádzková teplota	-40 ℃ až + 85 ℃	-40 ℃ až + 85 ℃
Veľkosti otvorov pre ferrule	125,0 + 1 / -0 um, koncentrácia: <= 0,5="">	126 μm, koncentrácia: <= 3,0="">
125,5 + 1 / -0μm, koncentrácia: <= 0,5="">	127 μm, koncentrácia: <= 3,0="">
126,0 + 1 / -0μm, koncentrácia: <= 0,5="">	128 μm, koncentrácia: <= 3,0="">

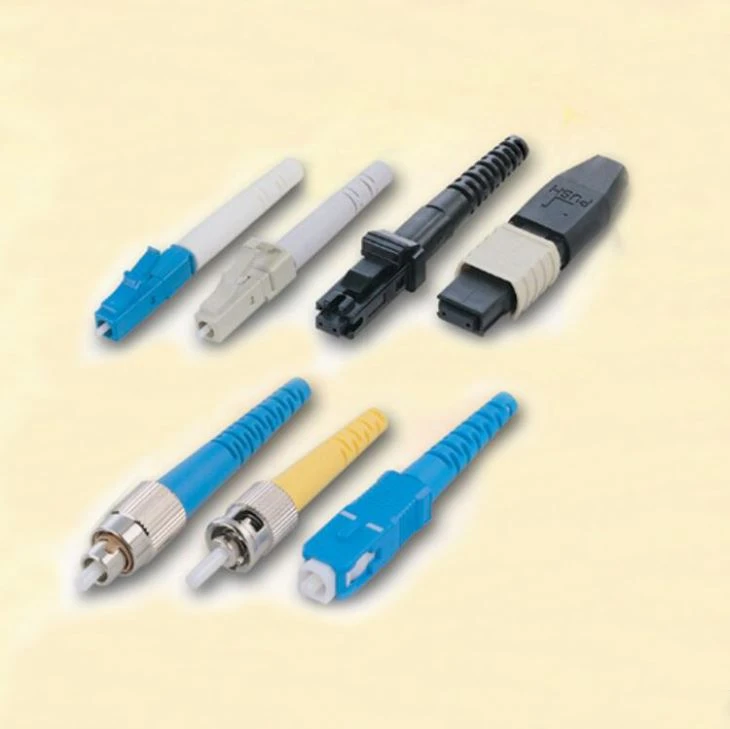

Predstavenie rôznych typov optických vlákien:

Kruhový závit FC (najpoužívanejší na rozvádzači);

Upínací kruhový typ ST;

Štvorcový typ upínania SC (najčastejšie sa používa na prepínačoch smerovača);

Brúsenie a leštenie počítačových mikrosfér;

APC je 8-stupňový uhol s brúsením a leštením v mikroguľôčkach;

Štvorec MT-RJ, vysielač a prijímač s dvoma vláknami;

Modul z optických vlákien: všeobecne podporuje hot plug;

Prevodník GBIC Giga Bitrate Interface Converter, použité optické vlákno je väčšinou typu SC alebo ST.

SFP malé zapuzdrené GBIC, použité vláknové rozhranie je typu LC.

Charakteristika telekomunikačných sietí z optických vlákien:

APLIKÁCIA:
Telekomunikačné siete
Inštalácie priestorov
Siete na spracovanie údajov
Lokálne siete (LAN)
Rozsiahle siete (WANS)
Testovacie vybavenie
Aktívne ukončenie zariadenia

Kvalita výrobkov telekomunikačných sietí z optických vlákien:
Štandard kontroly kvality: Strata vkladania (IL) ≤0,2 dB (APC), IL <= 0,3="" db=""> Návratová strata (RL)> 50 dB (PC), RL≥65 dB (APC);
Certifikáty: Prešli sme certifikátmi CPR, ISO, CE;

Spôsob doručenia: Medzinárodným expresom, napr. DHL, UPS, Fedex atď., Alebo letecky, vlakom, po mori atď .;
