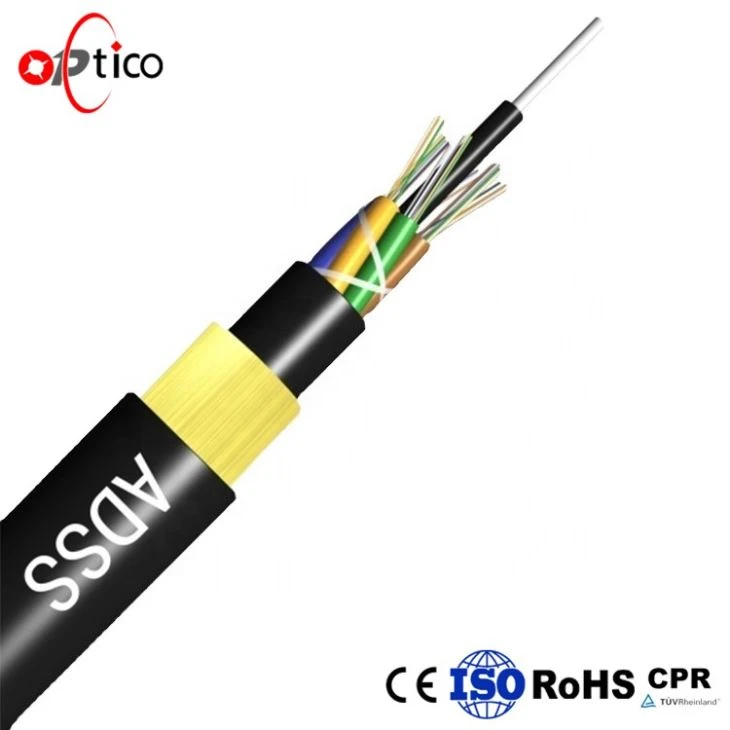

ADSS anténny optický kábel

Optický kábel ADSS (All Dielectric Self-Supporting Optical Fibre Cable, tiež známy ako all-dielektrický samonosný optický kábel) je akýsi all-dielektrický samonosný kábel z optických vlákien, ktorý je zložený z dielektrických materiálov, obsahuje potrebné nosný systém a je možné ho priamo zavesiť na elektrickú vežu. Nekovový optický kábel sa používa hlavne na komunikačné vedenie nadzemného vysokonapäťového prenosového systému a môže sa použiť aj na komunikačné vedenie v prostredí nad pokládkou, napríklad ako oblasti náchylné na blesk a veľké rozpätia.

ADSS Cable Aerial Fiber Cable 1

Miesto pôvodu: Shenzhen, Čína

Značka: OPTICO

Číslo modelu: ADSS-48-300m

Počet vodičov: ≥ 10

Štruktúra kábla: kábel z optických vlákien ADSS

Aplikácia: Anténa

Možnosti vlákien: ITU G652D, G657A, OM1, OM2, OM3, OM4

Počet vlákien: 2 - 288 jadier

Inštalačný ťah: 15KN

Polomer ohybu (pri inštalácii): 20 x vonkajší priemer kábla

Pevný člen: priadza Kevlar

Materiál plášťa: Čierny polyetylén (PE)

Certifikácia: ISO9001 / CE / RoHS

Záruka (rok): 2

Schopnosť napájania: 1 000 kilometrov / kilometrov za mesiac

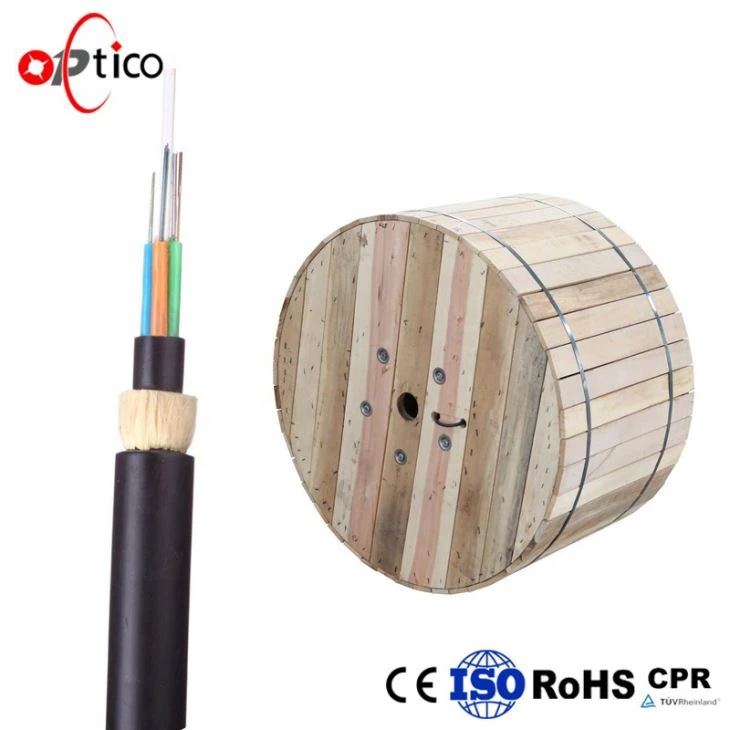

Detaily balenia: drevený navijak, železo-drevený navijak

Prístav: Shenzhen

Vlastnosti
Môže byť inštalovaný bez vypnutia napájania.
Vynikajúci výkon. Maximálna indukčnosť v prevádzkovom bode plášťa môže dosiahnuť 25 kV.
Nízka hmotnosť a malý priemer, ktoré znižujú zaťaženie spôsobené ľadom a vetrom a zaťaženie veží a zadných síl.
Veľké dĺžky rozpätia a najväčšie rozpätie je viac ako 200 metrov.
Dobrý výkon v ťahu a teplota.
Dizajnová životnosť je viac ako 30 rokov.

Vlastnosti optického kábla ADSS:

Malý priemer kábla, nízka hmotnosť, rozpätie môže byť 1 500 M a dodatočné zaťaženie veže je nízke;

Vysoká pevnosť v ťahu, ktorá môže presiahnuť 90 KN;

Nekovová štruktúra, dobrý izolačný výkon, ochrana pred bleskom;

Sofistikovaný výrobný proces, aramidová priadza je rovnomerne namáhaná s vynikajúcimi vlastnosťami v namáhaní a namáhaní;

Vynikajúci výkon proti streľbe;

Najlepší protikorózny výkon;

Môže byť skonštruovaný bez výpadku napájania a výpadok elektrického vedenia nebude mať vplyv na normálny prenos optických káblov;

Dizajn jedného módu, multimódové optické vlákno a integrovaný optický kábel;

Vďaka hladkému tvaru má optický kábel vynikajúci aerodynamický výkon;

Celá-dielektrická štruktúra optického kábla vedie k inštalácii a údržbe;

Široký rozsah prispôsobenia teploty, malý koeficient lineárnej rozťažnosti, spĺňajú požiadavky drsného prostredia.

Aplikácie
Štruktúra ADSS neobsahuje žiadne kovové látky a je vhodná pre oblasti bleskov a oblastí vysokého napätia. Inštalácia je jednoduchá a náklady sú vyššie ako v prípade iných bežných optických káblov. Spravidla sa používa v oblastiach, kde je ťažké položiť, cez jazero, cez rieku atď.

Štruktúra a technické špecifikácie ADSS-SJ (50 - 150 M)

Ref. Vonkajšie	Ref. Váha	Rec. Denne Max.	Max	Prestávka	Sila	Modul z	Zahrejte	Vhodné rozpätie
Prípustný
Priemer	(kg / km)	Pracovné napätie	Pracovné napätie	Sila	Poslanec	Pružnosť	Expanzia	(Norma NESC, m)
(mm)		(kN)	(kN)	(kN)	CSA	CSA	Koeficient
	PE bunda	Bunda AT				(mm2)	(kN / mm2)	(x10- 6/K)	A	B	C	D
11	110	120	1	2.5	8	3	6.6	2.1	120	80	100	80
11.5	115	125	1.5	4	10	4.5	7.3	1.8	180	120	150	120
12	120	130	2.5	6	15	7.5	8.3	1.5	250	150	290	150

Štruktúra a technické špecifikácie ADSS-DJ (50-750M)

Ref. Vonkajšie	Ref. Váha	Rec. Denne Max.	Max Prípustný	Prestávka	Sila	Modul z	Zahrejte	Vhodné rozpätie
Priemer	(kg / km)	Pracovné napätie	Pracovne Napätie	Sila	Poslanec	Pružnosť	Expanzia	(Norma NESC, m)
(mm)		(kN)	(kN)	(kN)	CSA	CSA	Koeficient
	PE bunda	Bunda AT				(mm2)	(kN / mm2)	(x10- 6/K)	A	B	C	D
12.5	125	136	1.5	4	10	4.6	7.6	1.8	160	100	140	100
13	132	142	2.25	6	15	7.6	8.3	1.5	230	150	200	150
13.3	137	148	3	8	20	10.35	9.45	1.3	300	200	290	200
13.6	145	156	3.6	10	24	13.8	10.8	1.2	370	250	350	250
13.8	147	159	4.5	12	30	14.3	11.8	1	420	280	400	280
14.5	164	177	5.4	15	36	18.4	13.6	0.9	480	320	460	320
14.9	171	185	6.75	18	45	22	16.4	0.6	570	380	550	380
15.1	179	193	7.95	22	53	26.4	18	0.3	670	460	650	460
15.5	190	204	9	26	60	32.2	19.1	0.1	750	530	750	510
